提高颚式破碎机颚板使用率的优化措施

发布时间:2016-01-14 17:02:31

鄂式破碎机是应用率极高的粗破设备,其工作主要是依靠颚板之间的相互挤压作用来对矿物进行破碎的,因此,颚板的磨损成了制约整机性能的一个主要考量因素。如果提高颚板寿命,也成了各个生产商研究的热点。某矿厂颚式破碎机颚板磨损较快,寿命较短,于是委托群星机器进行了改良,终应用效果良好。

一、颚板使用状况

由于处理矿量逐年增加,颚板寿命只有110小时,按16小时工作制,每副颚板只能用6天,不到一星期就需更换一次颚板。这不仅给维修带来很大的不便,而且增加了破碎物料的成本。如何解决减少鄂板的使用量就成为车间的研究课题。

二、颚板优化改造

群星机器技术人员通过对使用后的鄂板进行技术参数对比发现,使用前的鄂板齿高7cm,由于受破碎机啮角的限制,鄂板磨损到4cm即淘汰。通过多次调研,决定对破碎机的肘板结构进行优化改造,从而减少颚板的使用量,降低成本。

肘板是颚式破碎机中简单却非常关键的零件,主要作用有三:一是传递比破碎力还大的动力;二是对其他主要部件起到保险作用;三是调整排料口大小。根据肘板作用三,颚式破碎机在机架后壁与鍥铁之间有一组具有一定尺寸的垫片,当改变垫片的厚度时,可以调整排矿口的宽度。

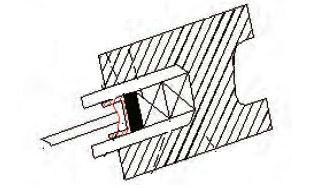

于是群星机器考虑到在原有的垫片基础之上增加一块δ10mm钢板来提高颚板使用率(如下图所示)。在肘板垫片基础之上增加一块垫铁,将排料口调节大位置,锁紧拉杆。在运行一段时间后,根据出料口变化情况,松开拉力弹簧的锁紧螺母,拆下锁紧管的锁销,将锁紧管朝破碎机推动,调节破碎机的啮角。这项操作流程需根据出料口的变化多次进行,直至调整到颚板磨损到只剩2cm的齿根为止。



增加一块钢板需要重新计算破碎机的钳角。动颚与定颚间的夹角即为钳角,钳角由物料性质、块粒大小、形状等因素决定,如果钳角过大,进料口物料就不能被颚板夹住,而被推出机外,从而降低生产率,如果钳角过小则虽能增大生产率,但破碎比减小。当物料能被夹持在破碎腔内,不被推出体外,这些力应相互平衡,即在垂直平行方向的分力之和应该分别等于零。根据计算数据,啮角在17°~26°之间,终设定为20°。

三、应用效果

颚式破碎机自改造了以后,取得了很好的应用效果,延长了颚板的寿命。主要体现在能量利用率高,单位功率明显下降,处理能力大幅提高,金属单耗也明显降低,颚板由原来磨损到4cm即淘汰的现状可以继续使用至2cm。该结构具有良好的机构运动特性,能极大地改善齿板的运动状态,使物料更有利于破碎,延长了颚板的寿命。颚板的使用周期由原来的110个小时左右,按10小时工作制(一个周)延伸到了220个小时左右(两个周),减少了因更换颚板造成的停机时间,生产效率有了较大提高。降低了工人的劳动强度,节约了车间成本。

可见,群星机器对颚板结构的优化改造是成功的,大大提升了颚板的使用寿命,为该矿厂带来了一系列的良好的连锁效应,该改在措施值得借鉴。另外,群星机器是专业的矿石设备生产厂家,各设备均经悉心研发制造而成,设备质量过硬,性能突出,应用良好,欢迎莅临考察选购,咨询热线:0371-55895888。
