颚式破碎机

进料粒度 120-1500mm 生产能力 1-2200t/h 出料粒度 10-400mm
适用物料 河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等。
应用范围 砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。
产品介绍工作原理产品参数在线订购 咨询电话:0371-67772626获取报价

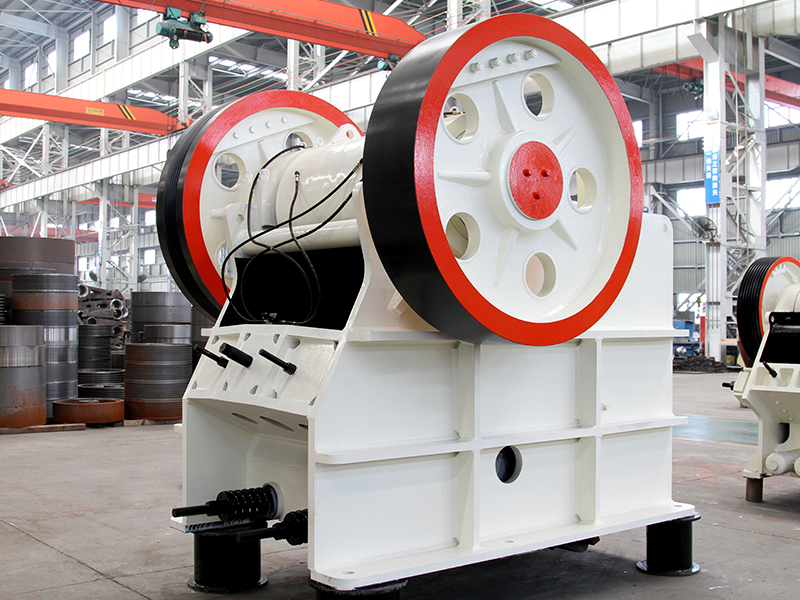

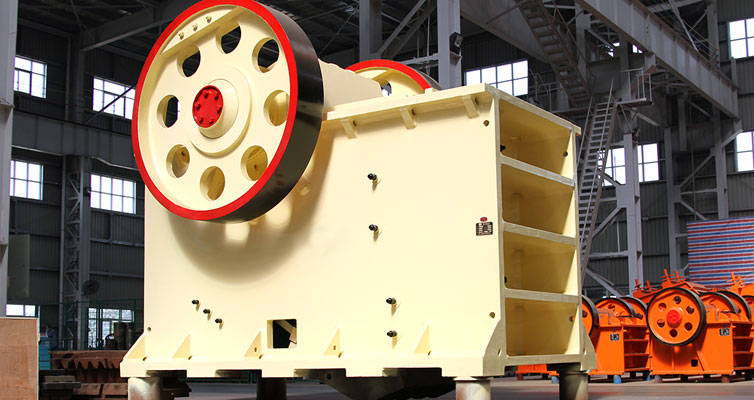

颚式破碎机图片

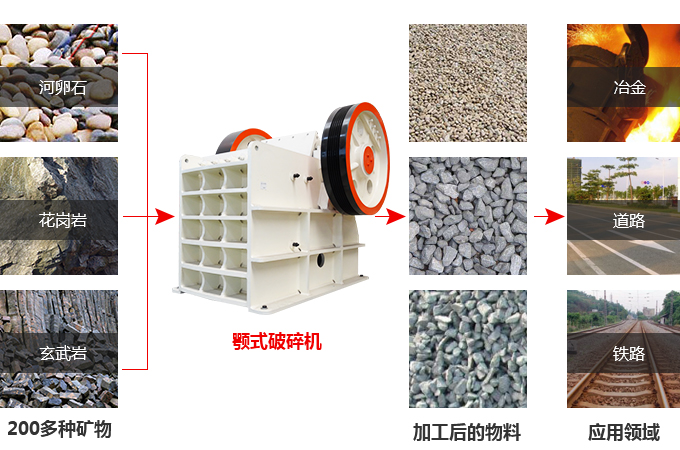

颚式破碎机成品图

颚式破碎机介绍

颚式破碎机是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门,用于破碎抗压强度在147~245MPa的各种矿石和岩石的粗、中、细碎。近年来,我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要,专门研制了强力颚式破碎机。

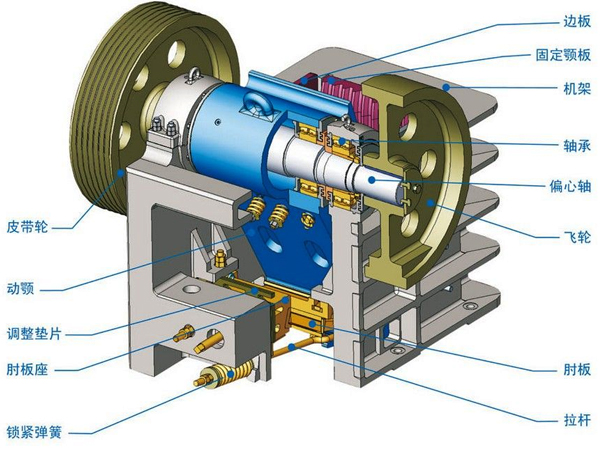

颚式破碎机结构

颚式破碎机主要由飞轮、护板、颚板、弹簧拉杆、活动颚板、固定颚板、偏心轴、轴承、机架等主要部件组成,该设备设计合理、结构紧凑,使用户在生产中的操作更加的方便、快捷。

颚式破碎机优势

1、更先进的动鄂组成,使其更经久耐用。动鄂总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工,这一切均使得JC系列鄂式破碎机具有超凡的可靠性。

2、轴承座采用整体式铸钢结构。 整体铸钢轴承座能够保证与破碎机架完全配合,同时也大大增强了轴承座的径向强度,而分体式轴承座则不拥有该优点。

3、采用有限元分析技术,破碎机具有更高的强度。

4、破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致。

5、排料口调整更快捷方便。欧版JC系列鄂式破碎机装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

颚式破碎机工作原理

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

颚式破碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600

颚式破碎机生产厂家

河南红星矿山机械有限公司(河南颚式破碎机公司)具有多年的生产经营破碎机械设备的技术实力和经验的积累,潜心研制的颚式破碎机在矿山选矿行业发挥了积极的作用,是矿山选矿行业不可缺少的矿山破碎机械之一。

河南红星--颚式破碎机生产厂家--发货图

颚式破碎机价格

红星郑州鄂式破碎机厂能为用户提供完善的售后服务,如生产工艺流程的布置,设备的选购,运输,安装使用的遇到的问题,高质量的设备的零部件和相关配件等,保证了颚式破碎机有一个良好的性价比,公司生产的颚式破碎机产品型号丰富,因此颚式破碎机价格也不同,如果您想了解更多的价格信息,请在线与我们的客服取得联系或者直接拨打电话:0371-67772626
