辊筒磨的结构和工作原理介绍

发布时间:2013-05-13 11:35:21

辊筒磨也被称为筒辊磨,是一种新型卧式挤压磨,其主要特点是使用中等粉磨压力多次粉碎,其结构形式是一个圆柱面和一个圆环面形成物料挤压面,在中等粉磨压力、多次粉碎的工作过程中,使生产出的水泥达到要求。

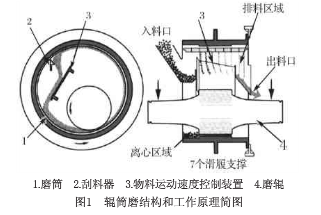

辊筒磨的结构和工作原理图见图1。

辊筒磨的结构:辊筒磨主要构件是一个圆柱形磨辊4和一个圆环形的磨筒1,磨辊在磨筒中,二者形成一个渐渐收缩的挤压通道。磨筒由四个滑履支撑,运转平稳,阻力小。磨辊两端由两个同型号、同规格的液压缸和加压臂作用下,提供粉磨压力。两个加压臂用一个称为同步轴的剪力轴连接在一起,已达到两个液压缸同步下压,使得挤压力在整个挤压通道轴向方向保持同样的压力。左面是入料口,右面是出料口,左面是刮料装置2,中间是物料运动速度控制装置,保证物料连续不断地从入料口向出料口运动。

辊筒磨的工作过程:磨料经由如来哦口溜道下落在同一水平回转的圆环形筒体内,受离心力作用平布于由圆环形筒体的回转运动进入磨床和其上方磨辊构成的挤压通道内,磨辊依靠液压油缸向磨床上的被磨物料施加压力,并借助挤压力引起的摩擦作用作被动旋转运动,物料在挤压通道内完成一次粉碎作业后,在离心力的作用下附在磨筒内表面被提升到一定高度,实现向磨机出口方向的运动,接受下一次的粉磨作业。经多次挤压粉磨后的物料离开磨床,从出料口溜道排出磨机。

辊筒磨也被称为筒辊磨,是一种新型卧式挤压磨,其主要特点是使用中等粉磨压力多次粉碎,其结构形式是一个圆柱面和一个圆环面形成物料挤压面,在中等粉磨压力、多次粉碎的工作过程中,使生产出的水泥达到要求。

辊筒磨的结构和工作原理图见图1。

辊筒磨的结构:辊筒磨主要构件是一个圆柱形磨辊4和一个圆环形的磨筒1,磨辊在磨筒中,二者形成一个渐渐收缩的挤压通道。磨筒由四个滑履支撑,运转平稳,阻力小。磨辊两端由两个同型号、同规格的液压缸和加压臂作用下,提供粉磨压力。两个加压臂用一个称为同步轴的剪力轴连接在一起,已达到两个液压缸同步下压,使得挤压力在整个挤压通道轴向方向保持同样的压力。左面是入料口,右面是出料口,左面是刮料装置2,中间是物料运动速度控制装置,保证物料连续不断地从入料口向出料口运动。

辊筒磨的工作过程:磨料经由如来哦口溜道下落在同一水平回转的圆环形筒体内,受离心力作用平布于由圆环形筒体的回转运动进入磨床和其上方磨辊构成的挤压通道内,磨辊依靠液压油缸向磨床上的被磨物料施加压力,并借助挤压力引起的摩擦作用作被动旋转运动,物料在挤压通道内完成一次粉碎作业后,在离心力的作用下附在磨筒内表面被提升到一定高度,实现向磨机出口方向的运动,接受下一次的粉磨作业。经多次挤压粉磨后的物料离开磨床,从出料口溜道排出磨机。
