回转窑在氧化锌脱硫系统应用中的烟气利用

发布时间:2015-04-03 09:59:19

回转窑是铁渣焙烧的重要设备,主要用于回收氧化锌。但是在实际生产过程中,对于回转窑烟气的利用效率较低,导致了生产成本提高,同时带来了严重的环境问题。因此,通过对回转窑系统热平衡的研究,我们就回转窑的窑尾处理系统进行了优化设计。

回转窑尾气处理系统

回转窑产生的烟气中SO2浓度值波动较大,波动范围为0.2%~0.7%;存在单窑运行和双窑并开的情况,风量波动值较大.通过对低浓度SO2烟气治理技术的考察了解,结合工艺配置特点,选用了氧化锌脱硫—酸解法组合式两段脱硫工艺,回收的SO2气体全部返回制酸系统制酸,在处理回转窑烟气SO2的同时回收其有价金属。

氧化锌回转窑脱硫系统的改造内

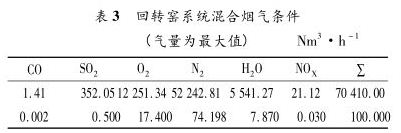

回转窑生产系统混合烟气(烟气条件见下表3)经脱硫引风机输送至氧化锌脱硫系统,回转窑系统混合烟气温度93~120℃、烟气压力为0.310Pa。

1、在氧化锌吸收设备上,应用国内自主研发的动力波脱硫塔,设备塔体采用塔槽一体的结构,塔体下端循环液槽为锥形,同时循环液处设有3台侧壁搅拌器,防止循环液中固相物的沉积、结块。

2、采用大口径喷嘴,避免氧化锌脱硫因操作不当容易造成结垢和堵塞的问题。

3、采用“大流量、高扬程”的输送泵,提高浆液流速和适当提高输送压力,减少物料在管道通过时间;泵出口均设有回流管道和阀门,便于调节输送压力和强化贮槽内浆液搅拌。

4、在管道应用上采用了PP材质,各项阀门均设置于靠近液体流动方向,减少浆液在管路上的滞留区域;在泵的进出口均设置有冲洗管路,便于清理因操作不当时造成的结垢和堵塞。

5、在各浆液贮槽顶部均配备有高效搅拌器,槽体内部设有阻流板,强化槽内浆液的搅拌混合,防止槽内出现沉积和结块现象。

6、采用带式过滤机分离固液的方式,自动化程度较好,设备维护简单,能够减少常规压滤机带来的劳动强度大、设备间歇生产和运行维护频繁的问题;带式过滤机的滤渣通过下料管直接投入至酸解槽,避免了固体物料的转运,有效的解决了亚硫酸锌物料的堆放问题,避免了二次污染。

7、创新使用多级卧式解析釜,该酸解槽采用结构紧凑的卧式结构,槽内设有3道溢流堰,把槽体分隔成四级反应形式,使反应尽可能完全,内有4个反应隔间,亚硫酸锌的酸解反应由第一隔间开始,通过溢流使终至第四隔间,充分保证了酸解反应时间。

通过以上技术改造,能够有效保证回转窑在氧化锌脱硫系统中烟气的高效利用,符合环保要求的同时还实现了高效生产。我公司专业打造各种规格型号的回转窑设备,欢迎前来咨询选购。
