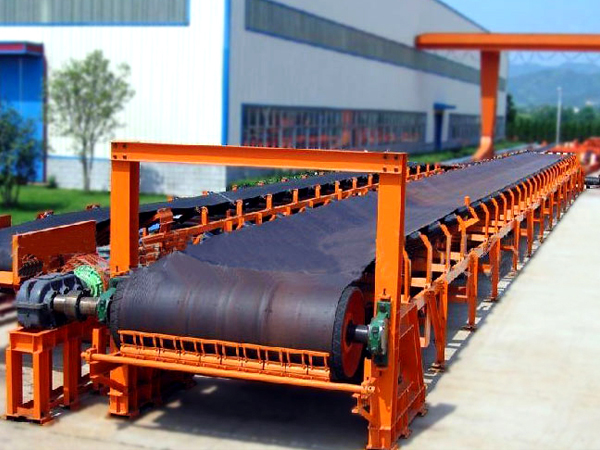

带式输送机的电气控制系统介绍及其升级方案

发布时间:2014-12-02 16:26:59

输送设备应用范围广,是生产中重要的连续运输设备,应用较多的就是带式输送机。带式输送机的作业环境较为复杂,所以,为了保证设备的输送的稳定性,我们需要对带式输送机的性能及结构进行升级。

带式输送机在生产过程中由于设备性能的不稳定,经常会出现输送带跑偏的问题,这将严重应用生产的连续性。在带式输送机中,输送带既是牵引构件,传递动力和运动,又是承载构件,支撑物料载荷,工作情况较为复杂,经常会遇到输送带跑偏的情况发生。由于输送带跑偏可能造成输送带边缘与机架相摩擦,导致输送带边缘过早损坏,轻则影响输送机的使用寿命、影响物料的输送量;重则造成撒料、甚至停机事故的发生,直接影响生产。

所以我们需要对带式输送机进行结构升级,这样就能有效避免上述现象的发生。通过研究发现,输送机的转动系统是我们需要升级的核心内容。只有保证带式输送机电控系统的效率高性才能保证设备的使用性能。

一、带式输送机的电气控制方式

带式输送机系的控制方式有:单机手动、单机自动、远方式远程控制、联合控制、集中控制、智能控制等。皮带控制系统要求具有多种保护装置:打滑保护、温度保护、烟雾保护、洒水保护、堆煤保护、沿线跑偏、拉绳急停、纵撕保护等。我国绝大多数煤矿中使用的带式输送机的电动机功率一般为40kW,55kW、75kW、125kW或者更大,有的采用单电动机,也有双电动机戒多电动机驱动。通常采用矿用隔爆型电磁起动器直接起动控制。带式输送机的电动机功率700 kW以下,启动过程分为二级进行,即先低速启动再切换到高速。功率更大的采用矿用隔爆兼本质安全型交流真空软起动器或矿用隔爆兼本质安全型变频器电气控制。

二、对带式输送机电气控制系统的改造

1、启动方式的改造

针对绕线式电机启动中存在的问题,采用无刷无环的施耐德ATS48Q型软启动器代替启动接触器、碳刷和滑环及电阻器等。改造完成后、绕线式电机转子同路的接线简单,故障率大幅度降低,无环启动器可重复利用,每年可节约电器材料费用6万元。

2、矿带式输送机运行方式的改造

在大型选矿厂中,带式输送机主要完成破碎机和球磨机等大型矿山设备的矿石供应任务,针对存在的问题分别用MD320,MM440型变频器对48台矿带式输送机的运行方式进行电气改造。

和改造前相比,这些输送机能够在矿石性质(硬度、湿度及颗粒等)发生变化时,依据球磨机及破碎机自身腔内的矿石情况(料位及充填率等),自动改变自身的运行速度,以达到改变供给矿石量的日的,从而避免球磨机、破碎机溢矿、吐矿或空转及空砸等现象的发生,保证破碎机和球磨机腔内的矿石量始终处于较佳状态,较大限度地提高了设备的运行效率。

通过对带式输送机电气控制系统的升级,能够有效提升输送机的输送量;能够根据不同的生产需求来配置合理的输送工艺,这也是用户较需要的。我们输送设备就是建立在客户需求的基础之上设计研发的,能够保证输送机在生产现场作业的效率高稳定。
